产品参数
双轴线性位移台
- XY位移台带SM1螺纹中心孔，位移台高度1英寸
- XY位移台带SM1螺纹中心孔，位移台高度1.65英寸，带可拆卸实心顶板
- Ø4.18英寸(Ø106 mm)旋转平台
- 安装选项组
- 16个1/4"-20 (M6)螺纹孔Sixteen 1/4"-20 (M6) Taps
- 12个8-32 (M4) 螺纹孔（兼容SLH1显微镜载玻片夹）
- 顶部8个4-40螺纹孔用于30 mm或60 mm笼式组件
- 底部4个4-40螺纹孔，从而与60 mm笼式组件一起使用
低剖面XY轴平移台在X和Y方向上提供1/2英寸(13 mm)的行程，并可以360°连续旋转。这些位移台的千分尺分度为0.001"/div (10 µm/div)。在XYR1(/M)上，
连续旋转平台有一个SM1螺纹(1.035"-40)中心通孔，使位移台可以用于要求从样品底部照明的成像应用。位移台在X和Y方向上的移动不会阻挡Ø1英寸中心孔。

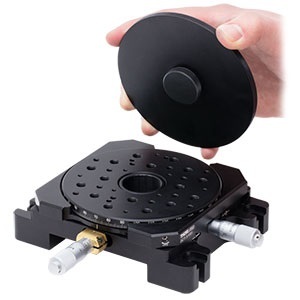

相较而言，OCT-XYR1(/M)具有一块可拆卸的实心顶板，它固定到SM1螺纹中心通孔。
旋转平台外圈边缘刻有角度标尺，用户可自行设定旋转平台的角度方向。旋转平台可使用一个5/64英寸（2 mm）六角螺丝锁定。当锁定时，位移台依然可以平移。
除了SM1螺纹通孔，旋转平台还包含一组1/4"-20 (M6)、8-32 (M4)和4-40螺纹孔，用于安装样品和元件。中心孔周围的8个4-40螺纹孔可使位移台与我们的30 mm或
60 mm笼式系统一起使用，而8-32 (M4)螺纹孔是安装我们的SLH1显微镜载玻片弹簧夹（下有售）的理想选择。在OCT-XYR1(/M)上，可拆卸实心样品板来使用螺纹孔。
想要将XYR1(/M )的螺纹面转换为平面的用户可以在下面购置XYR1A 实心样品板。用一个转接件，XYR1(/M) 位移台高1.2英寸。
SLH1弹簧夹设计用于夹持各种尺寸的显微镜载玻片和测试靶，附带两个8-32（M4）带肩螺丝和一个3/32英寸（2.5毫米）内六角用于连接到各种位移台上。弹簧夹长
2.51英寸（63.7毫米），有一个0.20英寸（5.1毫米）宽的尖端，可以旋转360度以便达到或者定位载玻片。用有三个定位销杆弹簧夹和XYR1(/M)位移台可以将1英寸×3英寸
标准显微镜载玻片固定在Ø1英寸通孔的中心位置。
